Tubi per materiali a bassa temperatura ASTM A333 / ASME SA333
Dec 04, 2025
Descrizione del tubo a bassa temperatura ASTM A333
Tubo ASTM A333 a bassa-temperatura è un tubo in acciaio senza saldatura progettato per servizi di tubazioni a bassa- temperatura, utilizzato principalmente in condotte di recipienti a pressione e tubi di scambiatori di calore operanti a Da -45 gradi a -195 gradi. Disponibile nelle taglie che vanno dal Diametro esterno: 8–1240 mmAPESO: 1–200 mm, raggiunge resistenza agli urti criogenici attraverso la composizione chimica e le proprietà meccaniche controllate. Questo tubo è essenziale per la produzione di apparecchiature criogeniche nel gas naturale liquefatto (GNL)Elavorazione chimica industrie.

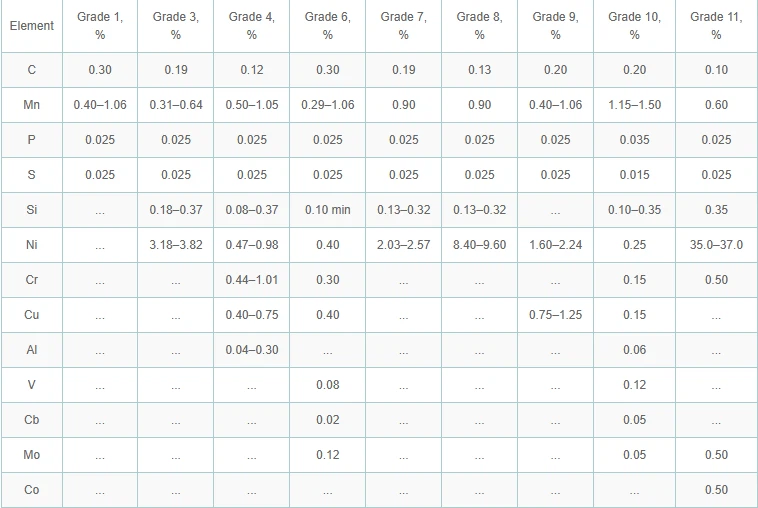

ASTM A333 Requisiti sulla composizione chimica
Proprietà meccaniche ASTM A333
Prove di impatto con intaglio Charpy a V-
Tabella comparativa ASTM A333 e ASTM A106
| Parametro | ASTM A333 | ASTM A106 |
|---|---|---|
| Ambito standard | Tubi saldati/senza giunture per basse- temperature (-196 gradi ~ +50 gradi) | Tubi senza saldatura in acciaio al carbonio-per alte temperature (-29 gradi ~ +425 gradi) |
| Obiettivo primario | Garantisce tenacità criogenica e resistenza alla frattura | Fornisce resistenza e saldabilità a temperature medio-alte-alte |
| Design in lega chiave | Nichel (Ni)-Resistenza guidata: • Gr.1: C-Mn (no Ni) • Gr.6: 3,5% Ni • Gr.8: 9% Ni |
Acciaio al carbonio-manganese (C-Mn): • Gr.A/B/C (aumento del carbonio) |
| Intervallo di temperatura | -196 gradi (Gr.8) ~ +50 gradi | -29 gradi ~ +425 gradi (Gr.B) |
| Messa a fuoco meccanica | Impatto Charpy Maggiore o uguale a 20J@min temp (ad esempio, Gr.6: -45 gradi) |
Resistenza alla trazione Maggiore o uguale a 330~485 MPa (Nessun requisito di impatto) |
| Test obbligatori | Test di impatto a bassa-temperatura Test di caduta-peso e strappo (DWTT) |
Prova di trazione-a temperatura ambiente Prova idrostatica |
| Gradi tipici | Gr.1 (-29 gradi), Gr.3 (-101 gradi) Gr.6 (-45 gradi), Gr.8 (-196 gradi) |
Gr.A (330MPa), Gr.B (415MPa) Gr.C (485MPa) |
| Microstruttura | Ferrite a grana fine-+austenite stabilizzata al Ni-(alti- gradi di Ni) | Ferrite + perlite (nessun rafforzamento di fase) |
| Rischio di fallimento | Frattura fragile a bassa-temperatura (scissione) | High-temp oxidation/creep (>425 gradi) |
| Applicazioni | • Condotte GNL (-162 gradi) • Sistemi criogenici ad azoto liquido (-196 gradi) • Scatole fredde di etilene (-101 gradi) |
• Trasmissione del vapore (inferiore o uguale a 400 gradi) • Tubazioni acqua di alimentazione caldaia • Trasporto generale di prodotti petroliferi e gas |
| Riferimento ai costi | ↑ Alto (costo della lega di Ni) | ↓ Basso (base in acciaio al carbonio) |
Servizio di collaudo e ispezione
Imballaggio e spedizione
