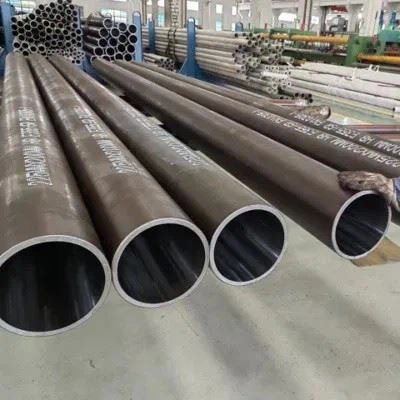

Tubo in acciaio saldato L245

Stato di fornitura: grezzo, normalizzato, TMCP o bonificato
Ispezione: chimica, di trazione, CVN dove specificato, NDT di cucitura, idrostatica, dimensionale, visiva
Certificazione: EN 10204 3.1 di serie; 3.2 dove viene nominata un'agenzia indipendente

Gnee Steel (Tianjin) Co., Ltd. è uno dei produttori e fornitori più affidabili di tubi in acciaio saldato l245 in Cina, supporta anche un servizio personalizzato a basso prezzo. Benvenuti nel tubo d'acciaio saldato l245 scontato all'ingrosso in vendita qui dalla nostra fabbrica. Contattaci per un campione gratuito.



Tubo in acciaio saldato L245è un tubo in acciaio al carbonio formato da una bobina o una piastra in un cilindro e chiuso con una saldatura longitudinale o elicoidale. È la qualità che le industrie dell'acqua e del gas acquistano al chilometro: condotte di distribuzione, linee di servizio, raccolte a bassa pressione, collettori di irrigazione, acqua di raffreddamento degli impianti. Niente è difficile da realizzare, ed è esattamente il motivo per cui è così facile non notare le differenze tra l'L245 di un mulino e quello di un altro.

L245 è la designazione ISO 3183, presa da un carico di snervamento minimo di 245 MPa (35.500 psi). L'API 5L definisce lo stesso livello di resistenza Grado B. I due nomi vengono utilizzati in modo intercambiabile nelle richieste di informazioni e questo è giusto solo per il livello di resistenza. La difficoltà è che il nome di un grado non è una specifica. Due tubi entrambi contrassegnati con L245 possono differire nella resa di 205 MPa, in carbonio equivalente di oltre 0,10, nel fatto che la giuntura sia mai stata trattata termicamente e nel fatto che un singolo metro di essa sia stato ispezionato mediante ultrasuoni.



Specifiche dei tubi in acciaio saldati L245

Articolo Specifica
Nome del prodotto Tubo in acciaio saldato L245, API 5L Grado B
Standard API 5L (45a o 46a edizione); ISO 3183; GB/T9711
Grado di acciaio L245/Grado B; PSL1 o PSL2
Tipo di prodotto Cucitura saldata, longitudinale o elicoidale
PSL PSL1 o PSL2; servizio acido (Allegato H) su richiesta
Processo di produzione HFW/ERW, SAWL (LSAW, JCOE o UOE), SAWH (SSAW)
Materiale Acciaio al carbonio-manganese, non legato
Diametro esterno 21,3–3048 mm, fissato dal percorso; vedere la matrice nella sezione 3
Spessore della parete 3,2–25,4 mm, a seconda del percorso
Lunghezza 6 metri, 11–13 metri, 18 metri; tagliato al programma di lay
Estremità del tubo Pianura o smussata a 30 gradi; le estremità filettate e svasate sono solo PSL1
Condizioni di consegna Come laminato, normalizzato, TMCP o bonificato
Ispezione Chimico, di trazione, CVN dove specificato, CND di cucitura, idrostatico, dimensionale, visivo
Certificazione EN 10204 3.1 di serie; 3.2 dove viene nominata un'agenzia indipendente

La disponibilità del percorso non è una questione di preferenza. Diametro, parete e PSL insieme decidono quali processi sono aperti a questo grado e uno di essi si chiude a PSL2.



Composizione chimica e proprietà meccaniche

I limiti sono stabiliti innanzitutto dal livello delle specifiche del prodotto e poi dalle condizioni di consegna. PSL1 trasporta una riga per modulo di prodotto. PSL2 si divide in quattro condizioni di consegna, e la divisione non è estetica: il carbonio scende da 0,24 a 0,18 tra L245R e L245Q, e quello 0,06 è ciò che paga per il quench e il temperamento.



Composizione chimica

Elemento, % max PSL1 senza soluzione di continuità PSL1 saldato L245R / L245N L245Q L245M
Carbonio (C) 0.28 0.26 0.24 0.18 0.22
Silicio (Si) n/s n/s 0.40 0.45 0.45
Manganese (Mn) 1.20 1.20 1.20 1.40 1.20
Fosforo (P) 0.030 0.030 0.025 0.025 0.025
Zolfo (S) 0.030 0.030 0.015 0.015 0.015
Vanadio (V) a a a 0.05 0.05
Niobio (Nb) a a a 0.05 0.05
Titanio (Ti) b b b 0.04 0.04
CEIIW n/s n/s 0.43 0.43 0.43
CEPcm n/s n/s 0.25 0.25 0.25

UN. Nb + V Inferiore o uguale allo 0,06% salvo diverso accordo. B. Nb + V + Ti Inferiore o uguale allo 0,15% salvo diverso accordo. Residui: Cu, Ni e Cr inferiori o uguali allo 0,50% ciascuno, Mo inferiori o uguali allo 0,15%. n/s=non specificato in PSL1. Per le qualità fino a X52 compreso questi non devono essere aggiunti deliberatamente, quindi in pratica arrivano con gli scarti e non vengono controllati. L245M è un grado esclusivamente per tubi saldati, poiché la laminazione termomeccanica è un processo di coil e piastre.



Proprietà meccaniche

Proprietà PSL1 PSL2 minimo PSL2 massimo
Limite di snervamento Rt0.5,MPa 245 245 450
Resistenza alla trazione Rm,MPa 415 415 655
Rapporto resa/trazione non specificato - 0,93 (diametro esterno > 323,9 mm)
Allungamento Af, % per formula per formula -
Trazione del cordone di saldatura, MPa 415 415 -

L'allungamento non è un numero fisso nello standard. Viene calcolata dall'area della sezione trasversale del provino di trazione, quindi lo stesso tubo riporta un valore diverso a seconda della dimensione della barra tagliata da esso:

Af = 1 940 × Axc0.2 / U0.9

Con U=415 MPa, si ottiene il 20% su un provino da 65 mm², il 23% su 130 mm² e il 29% su 485 mm², ciascuno arrotondato alla percentuale intera più vicina. Una citazione che promette "allungamento minimo del 21%" è citare un'abitudine, non lo standard. Al limite del rapporto di 0,93 è associata anche una condizione: si applica solo al di sopra di 323,9 mm di diametro esterno. Un tubo da dodici pollici misura esattamente 323,9 mm, quindi ad una lettura rigorosa il requisito non lo raggiunge e un tubo da 10 pollici è completamente al di fuori di esso.



Ciò che effettivamente controlla il calore a L245

A X70 la linea del carbonio equivalente è il vincolo vincolante e la composizione è costruita a ritroso a partire da essa. A L245 non lo è. Prendiamo la tabella dei massimi per L245R: lo 0,24% di carbonio con l'1,20% di manganese dà CE 0,44, che è un centesimo sopra il limite di 0,43, quindi rigorosamente i due massimi non possono essere presi insieme. Nessun mulino ha bisogno di provare. Un calore mirato a 245 MPa atterra intorno allo 0,09–0,12% di carbonio con l'1,2–1,4% di manganese, un CE vicino a 0,32 e un Pcm di circa 0,17 contro un limite di 0,25.

Da questo margine conseguono due cose. Innanzitutto, il carbonio equivalente stampato su un certificato L245 dice molto poco, perché non è neanche lontanamente vicino al limite e lo avrebbe superato con quasi qualsiasi composizione ragionevole. In secondo luogo, al PSL1 non esiste alcun requisito di carbonio equivalente, quindi il valore potrebbe non essere nemmeno riportato – e il credito di manganese nella nota a piè di pagina della tabella PSL1 è gratuito. Riducendo il carbonio di 0,08 al di sotto del massimo di 0,26 sui tubi saldati si rilascia 0,40 di manganese, fino all'1,60%, che è legale, economico e produce un CE di 0,447. È difficile quanto un PSL1 L245 e il tubo soddisfa ancora ogni clausola della tabella.

Quindi non è la composizione il luogo in cui viene deciso questo voto. Ciò che decide è la giuntura: se è stata saldata a 100 kHz o 250 kHz, se è stata successivamente trattata termicamente e quanto è stata ispezionata. Questo è l'argomento della prossima sezione.



L245 contro L290 contro L360

Grado di acciaio Equivalente API 5L minimo resa, MPa minimo trazione, MPa Finestra di rendimento PSL2
L245 Grado B 245 415 245–450 MPa
L290 X42 290 415 290–495 MPa
L360 X52 360 460 360–530MPa
L415 X60 415 520 415–565 MPa
L450 X65 450 535 450–600MPa

Leggi quella tabella come una scala di pressione e un gradino risalta. L290 ha la stessa resistenza alla trazione minima di L245 - 415 MPa e differisce solo per lo snervamento. Poiché lo spessore della parete segue lo snervamento, il passaggio da L245 a L290 richiede il 15% della parete per la stessa pressione di progetto lasciando invariati i requisiti di trazione, la famiglia chimica PSL2 e il comportamento di saldatura. È l'unico gradino dell'intera serie che non costa nulla in qualsiasi altra colonna, e viene regolarmente saltato dagli acquirenti che trattano L245 come "standard" e tutto ciò che lo supera come "aggiornato".

Al di sopra di L290 la resistenza alla trazione stessa inizia ad aumentare e la chimica che la fornisce inizia a costare denaro. Gli acquirenti salgono comunque, perché la pressione della trasmissione penalizza rapidamente una pendenza bassa: con DN1400 e 6 MPa, L245 necessita di 24,2 mm e 831 kg/m, mentre L360 necessita di 16,4 mm e 569 kg/m. Scegliere la L245 in questo caso significa trasportare il 46% di acciaio in più su ogni metro di una linea che può essere lunga centinaia di chilometri, il che fa impallidire qualsiasi differenza di prezzo per tonnellata.

Questo è il motivo per cui la scelta della qualità a questa estremità della gamma non è mai una questione di gusti. Alla pressione di distribuzione la parete è da quattro a quaranta volte superiore a quella richiesta dalla sollecitazione del telaio, a seconda delle dimensioni, quindi una qualità superiore non può risparmiarne un millimetro e L245 è semplicemente il modo più economico per acquistare lo spessore richiesto dal codice e dall'escavatore. Alla pressione di trasmissione la penalità di tonnellaggio inverte completamente l'argomentazione e L245 smette di essere economico intorno a 2-3 MPa a grande diametro. Il crossover si muove con le dimensioni, motivo per cui la stessa azienda può avere ragione nell'acquistare L245 per la propria rete di distribuzione e sbagliare nell'acquistarlo per la rete di trasmissione che lo alimenta.



Processi di produzione

Tubo saldato HFW/ERW

La striscia viene formata attraverso una serie di rotoli in un cilindro e i bordi vengono uniti mediante saldatura a resistenza ad alta frequenza o ad induzione, con il metallo ricalcato sfilacciato all'esterno e all'interno. La cucitura è forgiata dalla striscia madre anziché riempita con metallo saldato, motivo per cui è veloce ed economica. Portata pratica 21,3–610 mm e il percorso da cui proviene la maggior parte dei L245 nel servizio di distribuzione.

Tubo SAWL/LSAW

La piastra viene piegata, pressata nelle forme J, C e O, fissata, quindi saldata con arco sommerso all'interno e all'esterno e infine espansa a misura. L'espansione arrotonda il tubo e allevia parte dello stress di formatura. Intervallo pratico 406–1524 mm e percorso per tubi di grande diametro e pareti più pesanti in cui la giuntura longitudinale può essere ispezionata per tutta la sua lunghezza.

Tubo SAWH/SSAW

Il coil viene srotolato e formato su un banco a tre rulli con angolo d'elica fisso, con la cucitura saldata all'interno e all'esterno man mano che il tubo avanza. Una larghezza della bobina serve ogni diametro modificando l'angolo. Portata pratica 219–3048 mm e il modo più economico per raggiungere diametri superiori a circa 1,5 m su pareti moderate.

Itinerario PSL1 Grado B PSL2 Grado B Gamma OD pratica
Senza soluzione di continuità (per riferimento) SÌ SÌ fino a 660 mm
HFW/ERW SÌ SÌ 21,3–610 millimetri
SEGA / LSAW SÌ SÌ 406–1524 mm
SAWH/SSAW SÌ SÌ 219–3048 mm
MUCCA/combinazione SÌ SÌ grande diametro
LFW (laser) SÌ NO piccolo diametro



Il tubo saldato al laser è solo un percorso PSL1. A PSL2, le estremità lisce sono l'unica forma di estremità nello standard, quindi un ordine per estremità L245 filettate o campanate è un ordine PSL1 per definizione, qualunque cosa dica la richiesta.

La clausola 8.8.1 è quella che conta a questo grado, ed è la ragione per cui due tubi L245 con la stessa chimica possono comportarsi diversamente in una trincea. Al di sopra di X42, la giunzione e l'intera zona termicamente alterata di un tubo elettrosaldato devono essere trattate termicamente per simulare la normalizzazione, senza alcuna alternativa consentita. A X42 e sotto - dove si trova L245 - lo stabilimento può invece lavorare il tubo in modo che non rimanga martensite non temperata. Questo non è un trattamento termico. Si tratta di una dichiarazione sulla microstruttura ed è notevolmente più economico da soddisfare rispetto a una passata di normalizzazione su ogni metro di cucitura.

PSL2 chiude la porta due volte. La clausola 8.8.2 richiede la normalizzazione simulata su tutti i tipi di tubi HFW e saldati al laser, e la saldatrice stessa è vincolata: un tubo saldato elettricamente fornito come PSL2 deve essere saldato a una frequenza minima di 100 kHz. Entrambi i requisiti sono invisibili nel tubo consegnato. Non esiste un test che un ispettore ricevente possa eseguire per separare una cucitura normalizzata da una non normalizzata, ed entrambe superano il test di appiattimento richiesto dallo standard. La differenza si manifesta più tardi, come una giuntura più dura e più stretta e una zona influenzata dal calore, e appare nell'unico punto che nessuno ispeziona: dove una saldatura circolare attraversa quella giuntura o dove una curva viene tirata a un metro di distanza da essa.



Applicazioni del tubo in acciaio saldato L245

Distribuzione gas e reti cittadine.Rete e servizi operanti a pochi bar, dove la tubazione è interrata, rivestita e protetta catodicamente. A queste pressioni la parete non viene affatto sollecitata dalla tensione circolare. Una rete da 4 pollici a 4 bar necessita di 0,13 mm di parete per lo stress; la schedula 40 fornisce 6,02 mm e il tubo contiene 186 bar. Ciò che in realtà fa quel muro è sopravvivere alla manipolazione, resistere ai danni di terzi e lasciare il metallo per la corrosione esterna tra un sondaggio e l'altro.

Raccolta e linee di flusso a bassa pressione.Raccolta alla testa pozzo a 1,6–4 MPa, spesso in luoghi remoti dove il giunto viene realizzato nel fossato. L245 salda senza la stretta finestra di apporto di calore richiesta dalle qualità elevate, che vale di più su uno spread con una squadra di saldatura manuale rispetto a una piccola percentuale del tonnellaggio.

Trasmissione dell'acqua e irrigazione.Condutture di acqua grezza e trattata, collettori di stazioni di pompaggio, reti di irrigazione. In questo caso di solito prevale il rivestimento interno: malta cementizia secondo AWWA C205 o un rivestimento epossidico secondo AWWA C210, con lo spessore del rivestimento che penetra nel foro. Al di sopra di circa 6 bar a grande diametro la parete diventa gravosa: DN1400 a 6 MPa richiede 24 mm di L245 - e il grado smette di essere economico.

Tubazioni industriali e impiantistiche.Acqua di raffreddamento, aria compressa, tubazioni dei liquami, tubazioni di serbatoi e servizi strutturali o di canali sotterranei laddove le specifiche del progetto consentono un tubo di conduttura. Non servizio a pressione superiore alla sua classe e non protezione antincendio a meno che il prodotto elencato non sia quello richiesto dal codice.



Controllo qualità e documentazione

Per L245 le due cose che vale la pena tenere d'occhio sono la cucitura e le pratiche burocratiche, in quest'ordine. I controlli dimensionali supereranno: la bobina o la piastra vengono acquistate con una tolleranza standard ovunque venga laminata.

Ambito di ispezione tipico:

Analisi chimica, termica e di prodotto, rispetto alla tabella PSL

Prova di trazione del corpo del tubo e del cordone di saldatura

Prova Charpy dove PSL2 o l'ordine di acquisto lo richiedono: 27 J medi sul corpo fino a 762 mm, 40 J sopra, con 27 J sulla saldatura e zona termicamente alterata

Ispezione delle cuciture mediante test ultrasonico o radiografico; intera al PSL2, estensione previo accordo al PSL1

Prova idrostatica di ogni lunghezza, alla pressione calcolata dalla parete e dal diametro

Controllo dimensionale: diametro esterno, parete, lunghezza, angolo di smusso e faccia della radice, rettilineità, ovalità

Ispezione visiva e superficiale, oltre a un rapporto sul rivestimento in cui viene applicato un rivestimento

Documentazione che dovrebbe accompagnarlo:

Certificato di prova di fabbrica secondo EN 10204 3.1 o 3.2 dove lo approva un'agenzia indipendente

Rapporti di test chimici e meccanici, legati al numero di colata riportato sullo stencil

Rapporti di prove non distruttive, con dichiarati i criteri di accettazione

Registro del test idrostatico, con pressione e tempo di tenuta

Rapporto del rivestimento: spessore del film secco, test di vacanza, adesione

Lista di imballaggio e contrassegni di spedizione, con la mappatura da calore a pacco

PSL1 è dove si apre il divario. Il suo obbligo di tracciabilità vale solo fino al superamento dei test e il certificato viene rilasciato quando ne viene ordinato uno e non automaticamente. Una consegna PSL1 può quindi arrivare con una documentazione che non può essere legata al tubo a terra, e in questo non c'è nulla di non conforme. Se il progetto necessita della tracciabilità calore-giunto, specificatelo nell'ordine: costa pochissimo e non è possibile aggiungerlo successivamente.



Test e ispezione

erw line pipe dimension inspection
L245 Line Pipe Test
API 5L L245 line pipe coated inspection




Imballaggio e spedizione

API 5L line pipe packaging
API 5L 3PE line pipe packaging and shipping

Forniamo tubi saldati L245 e Grado B per progetti di condotte, acqua e industriali, in PSL1 e PSL2, attraverso i tre percorsi saldati. Acitazionein modo accurato anziché approssimativo, si prega di inviare:

  • Grado di acciaio: L245 / Grado B e le condizioni di consegna se ne hai una in mente
  • Standard ed edizione: API 5L, ISO 3183 o GB/T 9711
  • PSL: PSL1 o PSL2 e se si applica il servizio acido
  • Diametro esterno e spessore della parete oppure NPS e pianificazione
  • Percorso di produzione se fisso: HFW, LSAW o SSAW
  • Quantità, lunghezza e destinazione di consegna
  • Ispezione e certificazione: 3.1 o 3.2, agenzia terza, specifica del rivestimento

Invia l'elenco ainfo@gneepipe.com, oppure includi un programma di linea e dimensioneremo il muro in base alla pressione di progettazione e ti forniremo il tonnellaggio e il prezzo.



Domande frequenti

D1: L245 è equivalente all'API 5L Grado B?

A livello di resistenza sì: entrambi specificano uno snervamento minimo di 245 MPa e una trazione minima di 415 MPa, e il grado L245 ISO 3183 e il grado B API 5L descrivono lo stesso acciaio. Le designazioni provengono però da standard diversi e lo standard fa parte delle specifiche. Un ordine che dice solo "L245" lascia aperta quale edizione si applica, quale PSL e quale allegato per il servizio sour o offshore. Scrivi insieme lo standard, il grado e il PSL.



D2: L245 è un grado senza saldatura o saldato?

Nessuno dei due. Il grado determina la robustezza e la composizione; non dice nulla su come è realizzato il tubo e L245 viene fornito sia senza saldatura che saldato. In pratica, la maggior parte dei L245 vengono saldati, perché il grado rientra nell'intervallo di dimensioni e pressione in cui HFW, LSAW e SSAW sono i più economici. L'unica eccezione è l'L245M, che è un grado esclusivamente per tubi saldati, poiché la laminazione termomeccanica si applica a coil e piastre piuttosto che a una billetta forata.



Q3: Qual è la differenza tra L245 e L245N?

La lettera è la condizione di consegna, non il voto. L245N è normalizzato - o laminato normalizzante, o normalizzato e temperato - che conferisce una struttura uniforme di ferrite-perlite, una migliore tenacità alle basse temperature e una resa che si trova in modo affidabile all'interno di una banda stretta. Inoltre comporta costi e tempi di consegna, poiché la bobina normalizzata superiore a circa 12 mm non viene immagazzinata così ampiamente come la bobina arrotolata. L245R, L245Q e L245M raggiungono un risultato simile su altre rotte. Nessuno dei quattro è intercambiabile con un altro su un certificato, e una specifica che scrive "L245N o equivalente" ha effettivamente scritto "as-rolled".



Q4: Il tubo saldato L245 può essere utilizzato per i gasdotti?

Sì, nei limiti del codice di progettazione che regola la linea. L245 è il materiale standard per reti e servizi di distribuzione in gran parte del mondo, a pressioni da poche decine di millibar fino a pochi bar. Per il servizio di trasmissione il grado diventa inadeguato molto prima di diventare pericoloso: la parete necessaria a 6 MPa è circa la metà di quella necessaria per L360 allo stesso diametro, e sopra DN1200 quella parete raggiunge il limite di ciò che la bobina può fornire. La questione pratica non è se L245 possa trasportare gas, ma se la pressione lo renda una risposta economica.



Q5: Quali certificati sono disponibili per i tubi in acciaio saldati L245?

Il certificato di prova del mulino secondo EN 10204 3.1 è la base di riferimento: viene rilasciato dal reparto di ispezione del produttore e riporta i risultati chimici e meccanici per i calori forniti. Un certificato 3.2 è lo stesso contenuto approvato da un'agenzia indipendente nominata ed è normalmente ciò che richiede un ispettore di progetto. Oltre al certificato vengono forniti i rapporti NDT, il registro idrostatico e il rapporto sul rivestimento. Presso PSL1, il certificato viene emesso al momento dell'ordine, quindi deve essere inserito nell'ordine di acquisto anziché nell'e-mail di follow-up.
