A333 Gr 6 Composizione chimica

Il tubo criogenico in acciaio senza saldatura A333 GR6 nell'industria petrolchimica viene utilizzato principalmente nella produzione di etilene, polipropilene, ammoniaca sintetica, GPL, ecc., nonché nella produzione di apparecchiature per il raffreddamento profondo, celle frigorifere a temperatura ultrabassa e tubazioni per trasporto di gas liquefatti a temperatura ultrabassa.

A333GR.6 Composizione chimica

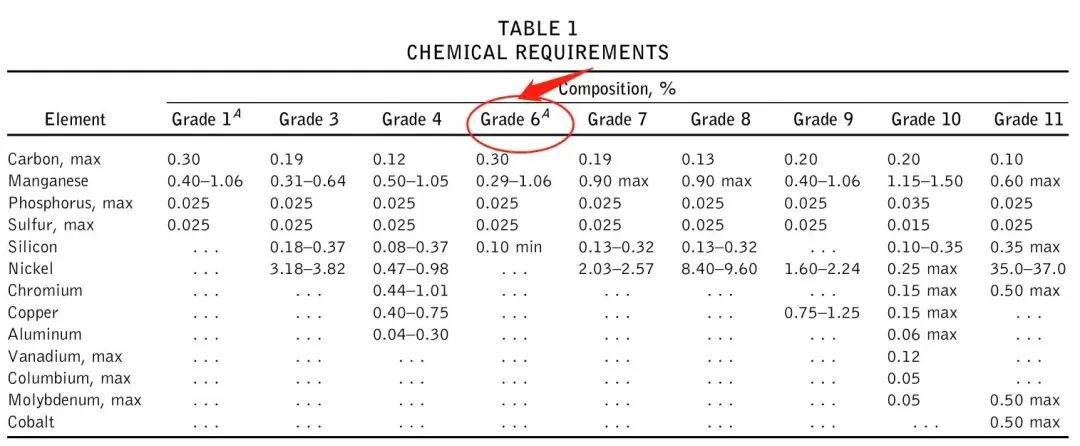

Dalla norma americana ASTM A 333/A 333M precedente al 2013 erano richiesti solo gli elementi chimici C, Mn, S e P come mostrato nella tabella seguente:

Dal 2016 in poi, la norma ASTM A 333/A 333M ha apportato grandi modifiche alla composizione chimica dell'acciaio a bassa temperatura GR.6 e, mantenendo invariati i cinque elementi convenzionali e il loro contenuto, elementi come Cr, Ni , Mo, Cu, V e Nb sono stati aggiunti e i nuovi elementi sono dati come limite superiore del contenuto, vale a dire che abbiamo sempre pensato che l'acciaio a bassa temperatura C-Mn Gli elementi di lega A333GR.6 ASTM A 333/A 333M-2016 A333GR.6 sono elencati nella tabella seguente:

A333GR.6 analisi degli elementi chimici

(1) Elemento C L'elemento C può essere una soluzione solida nell'acciaio per formare una soluzione solida interstiziale, la diffusione degli atomi di carbonio nel processo di trattamento termico o la distorsione sulla formazione e distribuzione delle proprietà del carburo e dell'acciaio hanno un impatto importante. Il carburo è una fase dura, può migliorare la resistenza, la durezza e la resistenza all'usura dell'acciaio, ma non favorisce il miglioramento della tenacità dell'acciaio, è necessario cercare di ridurre il contenuto di carbonio;
(2) Si, Mn elemento Si è il processo di fusione dell'acciaio per rimuovere l'ossigeno nell'acciaio, Si aiuta a migliorare la disossidazione ad alta temperatura dell'acciaio e la resistenza all'attacco acido; Mn è un elemento rinforzante che può migliorare la durezza dell'acciaio, le proprietà di resistenza all'usura e l'inversione della stabilità dell'austenite, ma Mn è facile da formare una miscela MnS con la S delle prestazioni dell'acciaio per avere un effetto negativo;
(3) Gli elementi S, P dagli elementi di tenacità a bassa temperatura, generalmente credono che C, Si, P, S, N, ecc. siano elementi dannosi, e P sia il più dannoso, e Mn, Ni, ecc. lo siano elementi benefici. Pertanto, ASTM A 333/A333M-2013 si basa principalmente su Mn per migliorare le prestazioni a bassa temperatura di Gr6, controllo rigoroso del contenuto di S, P.
(4) Elemento Ni Ni è un elemento di lega che promuove l'esistenza stabile dell'austenite, che favorisce il miglioramento della plasticità e della resistenza dell'acciaio e allo stesso tempo riduce la temperatura di transizione fragile-duro dell'acciaio e quello ricco di nichel L'austenite inversa può essere preservata e stabilizzata a temperature molto basse, il che ha un'influenza importante sul miglioramento della tenacità a bassa temperatura dell'A333Gr6. La versione 2016 dell'ultima versione dell'A333GR.6 migliora ulteriormente le sue proprietà a bassa temperatura con l'aiuto della nuova aggiunta di Ni e dell'effetto legante di V, Nb e così via. ha ulteriormente migliorato le sue proprietà a bassa temperatura.

A333GR.6 Proprietà fisiche

Le proprietà fisiche dell'A333GR.6 sono mostrate nella tabella seguente:

Dalla tabella sopra, si può vedere che la resistenza alla trazione di A333GR.6 è maggiore o uguale a 415 MPa e la resistenza allo snervamento è maggiore o uguale a 240 MPa.
La temperatura consentita dell'A333GR.6 è -45 gradi, come segue:

Stato di fornitura, tubo in acciaio senza saldatura A333GR.6 per l'ispezione dei tessuti, i risultati del test mostrano che: organizzazione metallografica Gr6 per ferrite + perlite, organizzazione uniforme, granulometria 7 ~ 9, che pone le basi per una buona tenacità dell'organizzazione alle basse temperature. Basso rapporto di resistenza alla flessione della tubazione a bassa temperatura con morfologia dell'organizzazione metallurgica dei tubi in acciaio senza saldatura Gr6. Come mostrato nella figura seguente. Con la premessa di non influenzare la resistenza all'impatto a bassa temperatura, la dimensione del grano di ferrite dell'organizzazione relativamente più grossolana, minore è il suo rapporto di resistenza alla flessione.

A333GR.6 trattamento termico

Il trattamento termico può migliorare la struttura organizzativa e la dimensione dei grani del tubo criogenico A333GR.6. Stato originale del tubo criogenico A333Gr6 per l'organizzazione di ferrite grossolana + perlite, distribuzione organizzativa irregolare, scarsa resistenza agli urti in condizioni di bassa temperatura. Le caratteristiche morfologiche della martensite dell'organizzazione austenitica temperata, la dimensione del grano, la struttura organizzativa sono più uniformi, le proprietà meccaniche convenzionali sono buone, il miglioramento della tenacità all'impatto a bassa temperatura è evidente. Il trattamento termico generale dello stato di fornitura A333GR.6 viene riscaldato a una temperatura non inferiore a 1500 gradi F (815 gradi C), quindi spento in liquido e nuovamente riscaldato alla temperatura di rinvenimento appropriata, per controllare la sua microstruttura e migliorare la tenacità alle basse temperature .
